設備原理

激光打標機的核心部件是主振功率放大(MOPA)、Q調制和重頻率脈沖摻鐿光纖激光器,可靠的直流電源在專用控制卡的控制下驅動多模半導體激光器,多模半導體激光器發出的970±10nm的激光被耦合到加金屬護套的5mm傳輸光纖中使摻鐿雙包層光纖中產生1.06微米波長的激光,激光在傳輸過程中不斷被放大后擴束輸出。擴束后的激光束投射到振鏡掃描器上，通過計算機控制振鏡快速轉動及激光的開關，使激光束在X、Y方向掃描，通過F-θ透鏡聚集形成幾微米直徑的光斑作用于加工工件上，使之表面瞬間燒蝕，汽化,最后在工件表面形成需要的各種圖形符號。

產品介紹

     BC1-B系列光纖激光打標采用光纖激光器輸出激光，再經掃描振鏡系統實現打標功能，光纖激光打標機電光轉換效率高，采用風冷方式冷卻，整機體積小巧，輸出光束質量好，可靠性高，可廣泛應用于各種流水線飛行打標和靜態打標行業，能滿足多種激光打標需要。

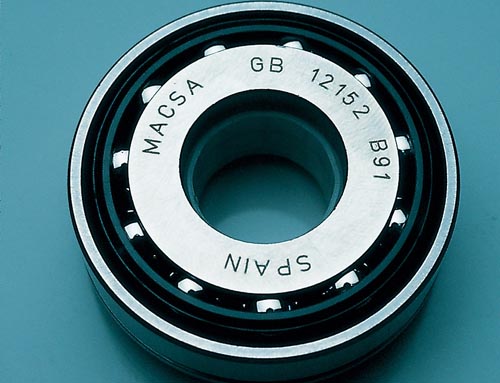

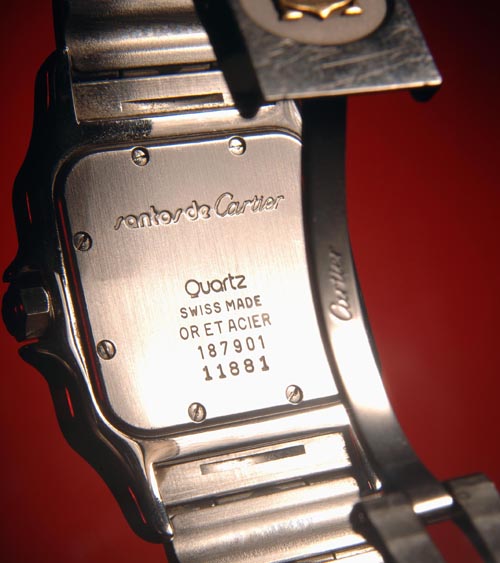

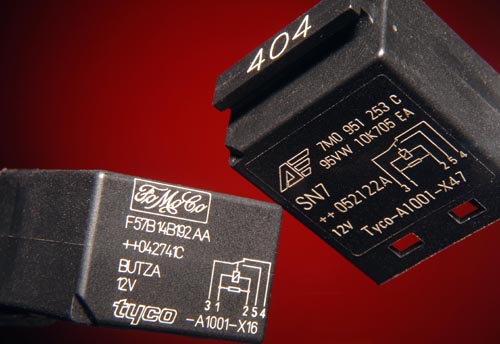

    可雕刻金屬材料和部分非金屬材料，主要是應用于對深度、光滑度、精細度要求較高的領域，如手機不銹鋼飾片、鐘表、模具、IC、手機按鍵等行業，位圖打標，可在金屬，塑料等表面標刻出精美的圖片。

性能特點

l  手持式光纖激光打標機主要可用于一些大型的，不方便移動的工件打標。該機型實現了大型工件的完美標記，做到了設備找工件的工作原理，操作簡單，方便快捷。

l  激光在光纖波里受振蕩加大，損耗小，穩定性好，不受外界塵氣和機械松動的影響，輸出的激光光束穩定。

l 免維護操作，免維護。

l  加工速度快，加工速度是傳統激光打標機的2-3倍。

l  全風冷光纖激光器、無耗材 、低維護、光電轉化率高、功耗小(≤800W)、使用成本底。

l  環境適應能力強，可在震動、沖擊、粉塵、濕度等環境下連續正常工作，易于實現與光纖的耦合，可實現遠距離工作。

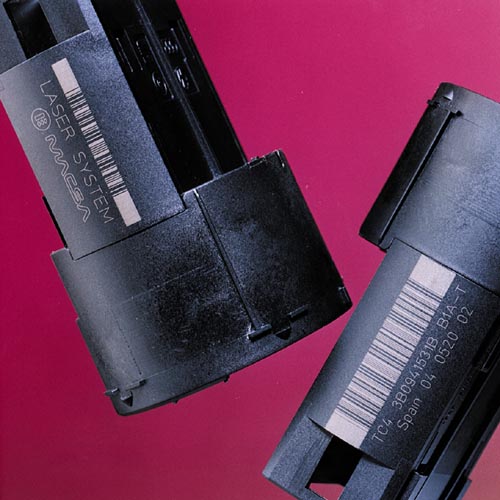

l  可進行條形碼、二維碼、規則和不規則流水號等打標.也可進行圖形logo和文字等任意信息的標記，具有標刻圖案精細美觀、不磨損的特點。

l  軟件運行于WINDOWS平臺，中/英文界面，能兼容AUTOCAD、CORELDRAW、PHOTOSHOP等軟件的文件格式，如PLT、PCW、DXF、BMP等，同時也能直接使用SHX、TTF字庫。

技術參數
